La serie 100V

Menu Cartografia

SERIE 100V e 100L (M691) “Carta Topografica d’Italia” alla scala 1:100.000 “IL FOGLIO”

TIPO

Carta topografica derivata dai rilievi alla scala 1:25.000. Disponibile in 2 versioni:

la Serie 100V è pubblicata a 5 colori o, per alcuni Fogli, a 7 colori;
la Serie 100L a 3 colori con i limiti amministrativi e l’ubicazione delle sedi comunali in viola.

CARATTERISTICHE

Il contenuto informativo è costituito da viabilità, insediamenti antropici, reti tecnologiche, vegetazione, idrografia, orografia. L’orografia è rappresentata a sfumo, curve di livello con equidistanza 50 metri e punti quota. Riporta i confini di Stato, i limiti di provincia, centri abitati planimetricamente dettagliati; centri abitati sintetizzati in planimetria.

SCALA

1:100.000

DIMENSIONI

30′ in Longitudine per 20′ in Latitudine Superficie media Km2 1500

NUMERO ELEMENTI SERIE

La Serie si compone di 278 elementi, tutti disponibili.

TERMINE SERIE

Produzione e aggiornamenti terminati nel 1990.

TAGLIO

Geografico, riferito al Sistema di Riferimento Geodetico Roma 40. (Alcuni Fogli, realizzati precedentemente all’introduzione del sistema Roma 40, hanno il taglio riferito all’ellissoide di Bessel orientato a Genova)

ELLISSOIDE

Internazionale , orientato a ROMA-M. Mario (1940) (precedentemente ellissoide di Bessel orientato a Genova)

PROIEZIONE

Conforme Gauss-Boaga (Trasversa di Mercatore)
fusi di 6°;
riduzione coordinate con coefficiente 0,9996.
(proiezione naturale Sanson-Flamsteed per i Fogli antecedenti l’introduzione della proiezione conforme Gauss Boaga)

RETICOLATO CHILOMETRICO

UTM riferito al Sistema di Riferimento Geodetico europeo (ED 50)

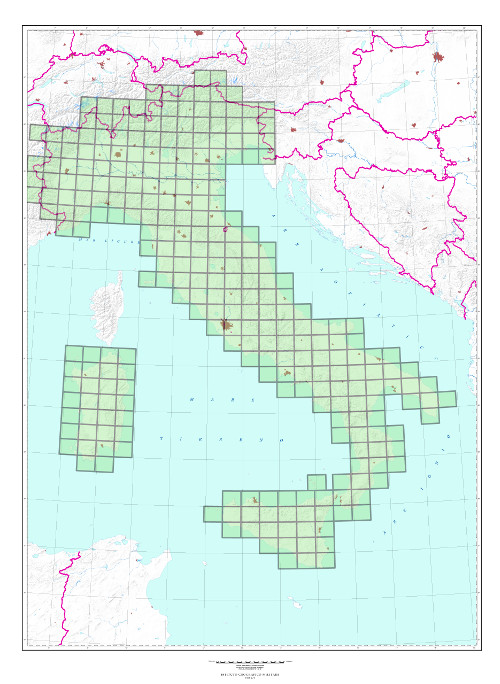

QUADRI DI UNIONE
