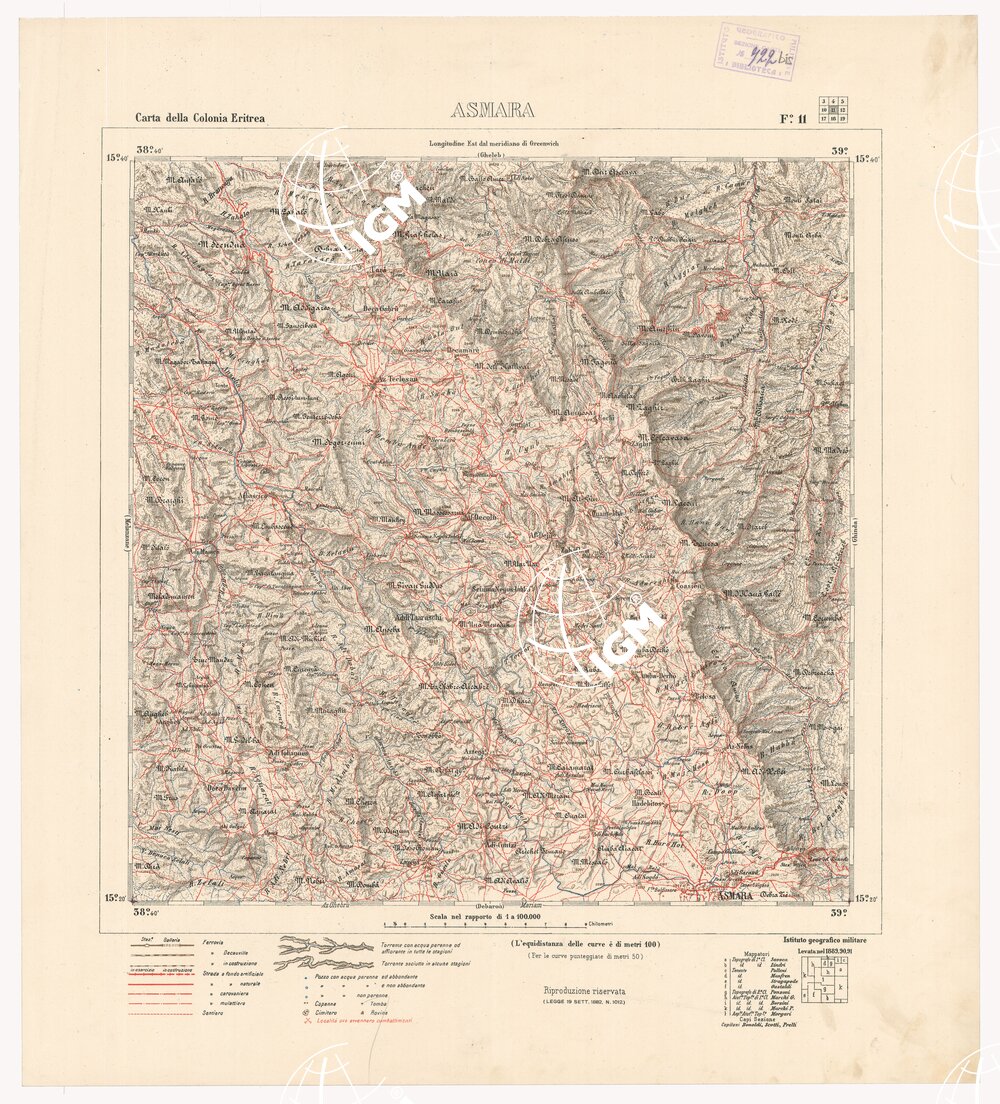

CARTA DELLA COLONIA ERITREA. I.G.M. – Foglio 11 – ASMARA

Descrizione

Questa carta è fondata sulle operazioni regolari di rilevamento eseguite nel 1891 al 25.000 e riprese poi al 100.000, ritenendosi che la scala al 50.000 fosse troppo grande per il rilevamento di tutta l’Eritrea. La proiezione impiegata fu quella policentrica, non dissimile sostanzialmente da quella usata per la carta d’Italia sostituendola a quella antecedentemente usata del Cassini. Con le nuove levate e riduzione di quelle al 50.000 fu così allestita la carta topografica dell’Eritrea al 100.000 in 36 fogli (di cui uno per il titolo) ognuno dei quali corrisponde a un trapezio di 20′ di lat. per 20′ di long. Il territorio rappresentato si estende a nord al parallelo 15° 53′ come nella carta al 50.000, a sud fino al confine meridionale Marèb-Belesa-Endeli, ad ovest fino a 37° 45′ long. est Greenwich e a est fino al golfo di Zula e la penisola di Buri. E’ stampata in cromolitografia adottando il nero per le scritture, le ferrovie, le abitazioni, i confini, l’azzurro per le acque, il bistro per le curve di livello (tracciate a linea continua di 100 in 100 metri e punteggiate ogni 50 m.), rosso per la rete stradale. Per rendere più evidente la rappresentazione plastica del terreno, alle curve si aggiunge una ombreggiatura a pastello.
La riproduzione fu eseguita col procedimento fotozincografico.
